Sabuk timing poliuretan

Sabuk waktu poliuretan terbuat dari bahan dasar poliuretan (PU), tertanam dengan lapisan ketegangan kekuatan tinggi (seperti kawat baja atau tali serat kaca), dan fitur profil gigi permukaan yang diproses dengan tepat. Mereka menggabungkan ketahanan keausan, minyak, dan penuaan poliuretan dengan kekuatan tinggi dan perpanjangan rendah lapisan ketegangan, menjadikannya komponen inti dalam aplikasi transmisi presisi tinggi.



1. Klasifikasi oleh Spesifikasi Profil Gigi (Metode Klasifikasi Inti)



Profil gigi sangat penting untuk menentukan akurasi transmisi, kecepatan, dan kapasitas beban sabuk sinkron. Standar profil gigi internasional yang umum digunakan dan jenis yang sesuai adalah sebagai berikut:



Sabuk Sinkron Gigi Trapezoid (Tipe T, Tipe AT):

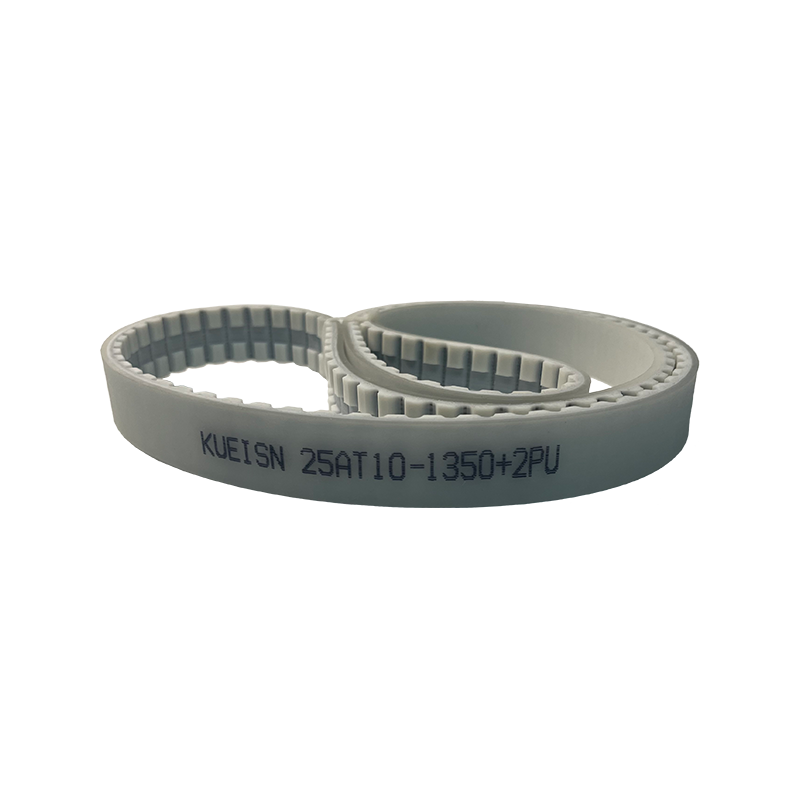

Gigi trapezoid ini adalah jenis sabuk sinkron PU pertama yang menjadi populer. Mereka datang dalam berbagai spesifikasi pitch (seperti T5, T10, AT5, dan AT10, dengan “T” mewakili gigi trapezoid standar dan “AT” mewakili gigi trapezoid sempit. Jenis sabuk sinkron ini menawarkan struktur sederhana dan biaya rendah, membuatnya cocok untuk kecepatan menengah hingga rendah, aplikasi transmisi beban menengah, seperti konveyor kecil dan sistem drive peralatan rumah tangga (mesin cuci dan printer). Sabuk Sinkron Gigi Busur (HTD, STD, RPP):



Dibandingkan dengan gigi trapezoid, gigi busur menyediakan area meshing yang lebih besar dengan katrol dan lebih merata mendistribusikan kekuatan, secara efektif mengurangi keausan gigi dan kebisingan transmisi. Mereka juga memungkinkan kecepatan linier yang lebih tinggi (hingga 80 m / s) dan beban yang lebih besar. Ini termasuk:

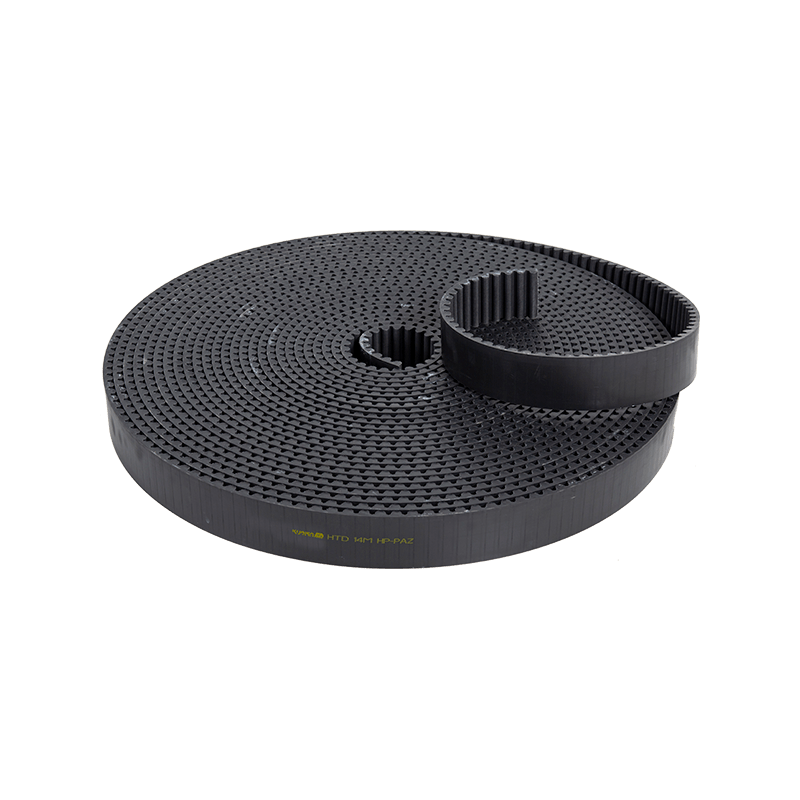

HTD (Transmisi Torsi Tinggi): Pitch gigi umum termasuk 3mm, 5mm, dan 8mm, membuatnya cocok untuk transmisi torsi tinggi, menengah dan kecepatan tinggi, seperti sistem umpan alat mesin CNC dan peralatan bantu otomotif (pompa vakum);



STD (Super Torque Transmission): Menampilkan jarak gigi yang lebih besar (misalnya, 20mm, 25mm) dan kapasitas beban yang lebih tinggi, mereka digunakan dalam mesin berat (misalnya, mesin cetak besar dan mesin kemasan);



RPP (Precision Arc Tooth): Menampilkan akurasi profil gigi yang lebih tinggi dan kesalahan transmisi minimal, mereka dirancang untuk transmisi presisi tinggi, seperti dalam peralatan elektronik (mekanisme penanganan wafer semikonduktor) dan perangkat medis (analiser darah). Sabuk Timing Bergigi Dua Sisi (DA dan DB):



Kedua sisi sabuk dasar diproses dengan gigi, memungkinkan mereka untuk mengemudikan katrol ke kedua arah secara bersamaan, mencapai persyaratan transmisi “satu-drive-beberapa” dan menghemat ruang instalasi. Tergantung pada profil gigi, mereka dikategorikan sebagai gigi trapezoid dua sisi (DA) dan gigi busur dua sisi (DB). Mereka cocok untuk sistem transmisi kompak, seperti drive sinkron multi-stasiun di jalur produksi otomatis dan drive gabungan robot.

Klasifikasi menurut Fungsi Khusus



Sabuk waktu PU dengan sifat khusus dikembangkan untuk memenuhi persyaratan lingkungan industri tertentu:

Sabuk Waktu PU Kelas Makanan:



Terbuat dari bahan poliuretan yang memenuhi standar keamanan kontak makanan (seperti bahan bersertifikat FDA), mereka menawarkan permukaan halus dan tidak berbau yang cocok untuk kontak makanan langsung, mudah dibersihkan, dan dapat sterilisasi (tahan suhu tinggi 80-120 ° C). Mereka cocok untuk mengangkut bahan di industri pengolahan makanan, seperti jalur produksi roti dan peralatan pengisian minuman. Sabuk waktu PU anti-statis:



Dengan menambahkan bahan konduktif (seperti serat karbon dan partikel konduktif) ke matriks poliuretan, sabuk mencapai resistensi permukaan ≤10 ^ 8Ω. Hal ini secara efektif menghilangkan listrik statis yang dihasilkan selama transmisi, mencegah kerusakan pada komponen elektronik. Cocok untuk aplikasi di industri elektronik, seperti transportasi chip semikonduktor dan jalur perakitan papan sirkuit.



Sabuk Waktu PU Tahan Pakaian / Tahan Minyak:



Dengan menambahkan lapisan tahan aus (seperti lapisan politetrafluoroetilena) ke permukaan sabuk dasar atau mengoptimalkan rumus poliuretana, minyak dan ketahanan aus ditingkatkan. Sabuk ini cocok untuk aplikasi yang terkena minyak dan keausan tinggi, seperti transmisi bantu mesin otomotif dan koneksi gearbox industri.

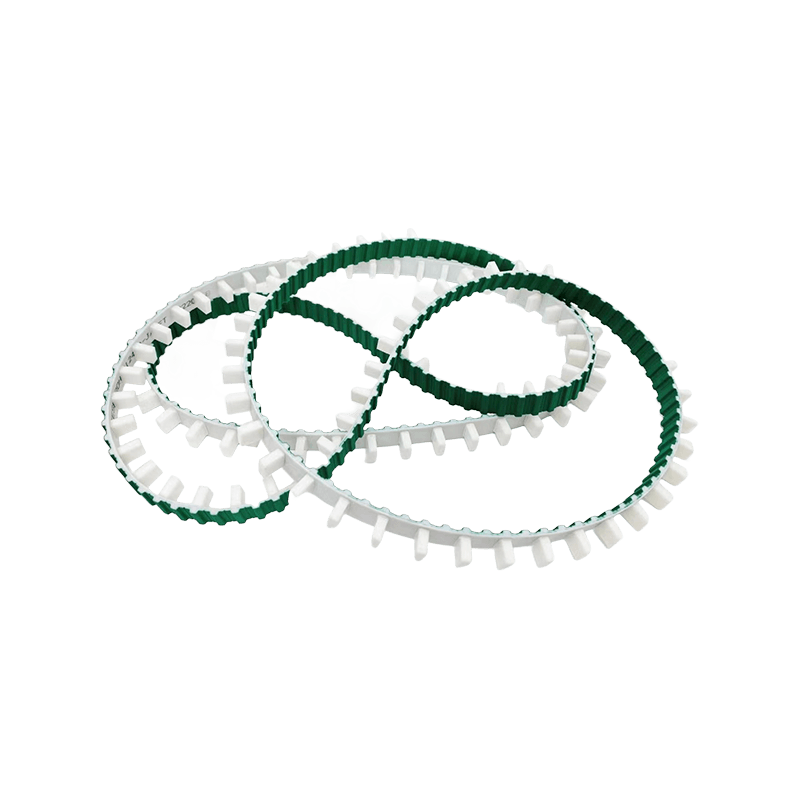

Proses produksi untuk sabuk waktu poliuretan membutuhkan kontrol presisi yang ketat (terutama mengenai bentuk gigi dan posisi lapisan ketegangan). Langkah-langkah utama termasuk persiapan bahan baku, cetakan, pengerasan, dan pasca-pemrosesan.



Keuntungan utama dari sabuk waktu poliuretan:



Dibandingkan dengan sabuk waktu karet tradisional, penggerak rantai, dan penggerak gigi, sabuk waktu poliuretan menawarkan keuntungan signifikan dalam presisi, umur, dan adaptabilitas lingkungan, termasuk yang berikut:



Akurasi transmisi yang sangat tinggi dan zero slip



Pakaian operasi minimal



Tahan peregangan dan perpanjangan rendah untuk umur panjang



Biaya pemeliharaan rendah dan instalasi mudah



Adaptabilitas lingkungan yang kuat dan aplikasi yang fleksibel
