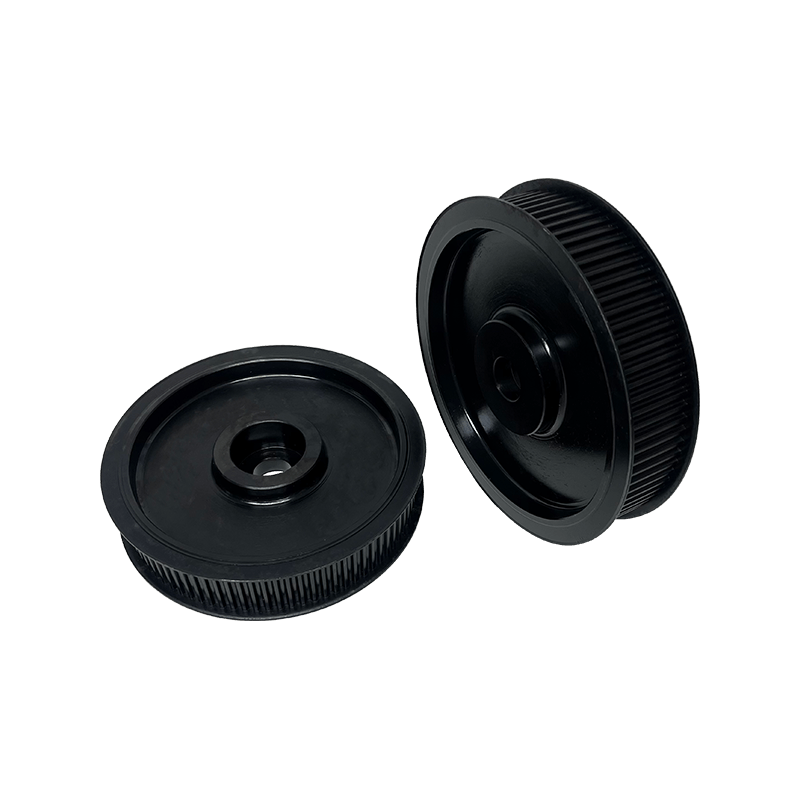

Pulley timing

Timing pulleys adalah komponen transmisi yang digunakan dengan sabuk sinkron. Fungsi inti mereka adalah untuk mentransmisikan daya dari poros penggerak ke poros yang didorong melalui meshing gigi mereka dengan alur sabuk, mencapai nol geser dan rasio transmisi konstan. Mereka adalah komponen utama dari sistem penggerak sabuk sinkron (terdiri dari sabuk sinkron, katrol, dan perangkat ketegangan).



I. Keuntungan inti dari pulleys Timing



Dibandingkan dengan metode transmisi tradisional seperti gigi, rantai, dan sabuk konvensional, katrol sinkron (digunakan dengan sabuk sinkron) menawarkan keuntungan signifikan berikut:

Akurasi transmisi tinggi dan zero slip



Gigi dari katrol sinkron dipaksa untuk mesh dengan alur sabuk, menghilangkan “slip” yang terkait dengan V-belt konvensional dan sabuk datar. Rasio transmisi (rasio kecepatan antara penggerak dan pulley yang didorong) tetap konstan, dengan kesalahan yang sangat rendah (biasanya kurang dari 0,5%). Mereka cocok untuk aplikasi yang membutuhkan sinkronisasi kecepatan yang tepat dan akurasi posisi, seperti printer, alat mesin CNC, dan jalur produksi otomatis. Efisiensi transmisi tinggi dan konsumsi energi rendah.



Transmisi meshing menghilangkan kehilangan energi dari transmisi gesekan. Efisiensi sistem drive pulley sinkron biasanya mencapai 98% -99,5%, signifikan lebih tinggi daripada transmisi V-belt konvensional (sekitar 85% -92%). Penggunaan jangka panjang secara efektif mengurangi konsumsi energi peralatan dan sangat cocok untuk mesin berkekuatan tinggi dan tahan lama (seperti mesin tekstil dan peralatan pengangkut).



Operasi lancar dan kebisingan rendah.



Sabuk waktu biasanya terbuat dari karet atau poliuretan, yang menawarkan tingkat elastisitas tertentu dan dapat bantal kejutan dan getaran selama transmisi. Selain itu, meshing gigi dan alur menghilangkan “efek poligon” dari transmisi rantai (getaran yang disebabkan oleh pelepasan dan pengekatan rantai). Kebisingan operasi secara signifikan lebih rendah dari transmisi gigi (metal meshing) dan transmisi rantai, membuatnya cocok untuk aplikasi sensitif kebisingan seperti peralatan kantor dan perangkat medis. Biaya pemeliharaan rendah dan umur panjang. Pulley sinkron (terutama yang terbuat dari logam) memiliki struktur sederhana dan keausan rendah. Tidak seperti gear drive, sinkron belt drive tidak memerlukan pelumas yang sering atau penyesuaian ketegangan rantai reguler, seperti yang diperlukan dengan chain drive. Pemeliharaan rutin hanya membutuhkan pemeriksaan sabuk secara teratur untuk tanda-tanda keausan. Hal ini menghasilkan biaya pemeliharaan keseluruhan yang rendah dan umur layanan hingga 3-5 tahun (tergantung pada lingkungan operasi dan beban).

Dapat disesuaikan dengan transmisi multi-sumbu dan tata letak fleksibel. Kombinasi katrol sinkron dan sabuk sinkron memudahkan sinkronisasi beberapa poros drive (misalnya, satu motor mendorong beberapa rol). Posisi instalasi katrol sinkron tidak terbatas secara ketat (horizontal, vertikal, atau miring), memungkinkan adaptasi fleksibel ke tata letak peralatan yang kompleks dan mengurangi kompleksitas desain peralatan.

II. Timing pulleys Processing



Aliran pengolahan untuk pulley waktu bervariasi tergantung pada bahan (biasanya baja, paduan aluminium, besi cor, dan plastik) dan presisi yang diperlukan (standar vs presisi). Proses inti adalah sebagai berikut, menggunakan logam yang paling banyak digunakan Timing pulleys (baja / paduan aluminium) sebagai contoh:



1. Persiapan Bahan Baku dan Praperawatan



2. Mesin kasar: Awalnya membentuk tubuh katrol



3. Selesai: Memastikan akurasi dimensi kritis



4. Permesinan Profil Gigi: Proses inti (menentukan akurasi meshing)



5. Perawatan Permukaan: Meningkatkan kinerja dan umur



6. Pemeriksaan dan Penerimaan
