Sabuk Timing Karet

Sabuk waktu karet adalah komponen transmisi utama yang menggabungkan fungsi transmisi, posisi, dan pengiriman. Daya ditransmisikan melalui jaringan gigi yang tepat di permukaan sabuk dengan katrol. Mereka memiliki rasio transmisi konstan, efisiensi tinggi, dan kebisingan rendah, membuat mereka banyak digunakan dalam otomatisasi industri, otomotif, dan mesin presisi. Berikut ini menggambarkannya secara rinci dari empat perspektif: klasifikasi, aplikasi, proses produksi, dan keuntungan.

Klasifikasi berdasarkan Profil Gigi (Metode Klasifikasi Inti)



Profil gigi sangat penting untuk menentukan akurasi transmisi dan kapasitas bantalan beban sabuk sinkron. Profil gigi arus utama telah menetapkan standar internasional, dan jenis umum adalah sebagai berikut:

Sabuk Sinkron Gigi Trapezoidal (Sabuk T)

Profil gigi trapezoidal adalah jenis standar paling awal dari sabuk sinkron. Pitch gigi (jarak antara pusat gigi berdekatan) adalah parameter inti. Berdasarkan jarak gigi, mereka diklasifikasikan sebagai MXL (jarak ultra-halus, 0,8mm), XL (jarak halus, 5,08mm), L (beban ringan, 9,525mm), H (beban berat, 12,7mm), XH (beban ekstra berat, 22,225mm), dan XXH (beban super-ekstra berat, 31,75mm). Pitch yang lebih besar menunjukkan kapasitas beban yang lebih besar.

Fitur: Struktur sederhana, biaya rendah, dan fleksibilitas tinggi; Namun, konsentrasi stres pada akar gigi signifikan, yang mengarah pada generasi panas selama transmisi kecepatan tinggi. Cocok untuk kecepatan menengah hingga rendah dan beban ringan hingga menengah.

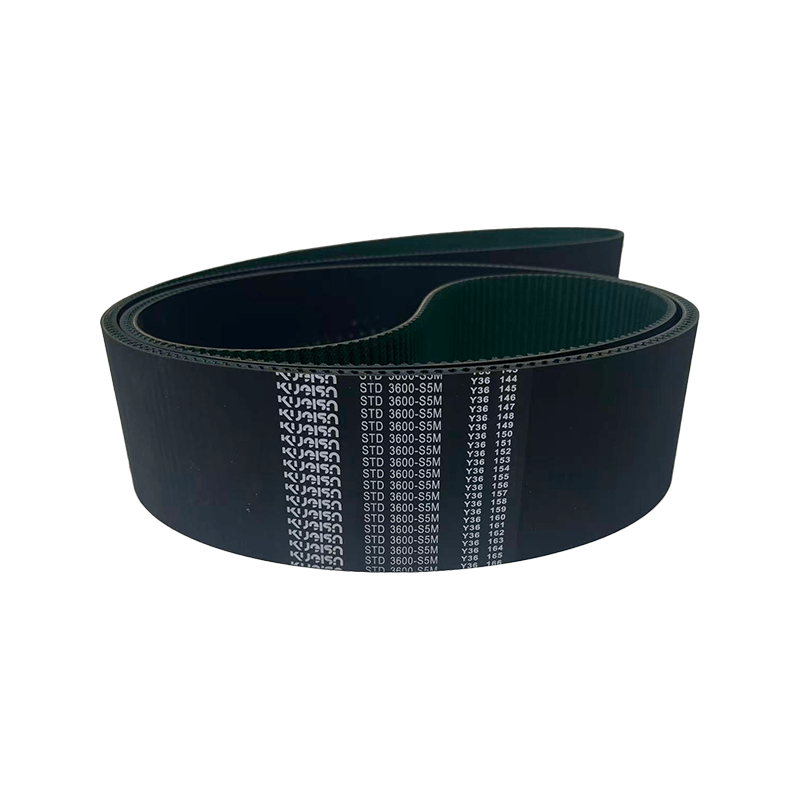

Sabuk Sinkron Gigi Hidrolik (Sabuk HTD)

Profil gigi hidrolik berbentuk busur (biasanya semicircular atau busur yang dimodifikasi). Dibandingkan dengan gigi trapezoid, sabuk ini menawarkan transisi akar gigi yang lebih halus dan distribusi stres yang lebih seragam. Spesifikasi Model: Berdasarkan pitch gigi, sabuk ini dikategorikan sebagai 3M (3mm), 5M (5mm), 8M (8mm), 14M (14mm), dan 20M (20mm). Beberapa produsen juga menawarkan model pitch non-standar seperti 2M dan 4.5M.

Fitur: Mereka menawarkan kapasitas beban 30% -50% lebih tinggi daripada sabuk gigi trapezoid dengan spesifikasi yang sama. Mereka juga tahan aus dan tahan dampak, membuatnya cocok untuk transmisi kecepatan tinggi (hingga 40m / s) dan presisi tinggi. Mereka saat ini adalah jenis arus utama dalam otomatisasi industri.

Sabuk Sinkron Bergigi Dua Sisi (DA / DB)

Sabuk ini memiliki gigi di permukaan atas dan bawah, memungkinkan mereka untuk menggerakkan katrol ke kedua arah secara bersamaan, memungkinkan “satu sabuk, beberapa drive” atau tata letak transmisi yang kompleks.

Berdasarkan profil gigi, mereka dikategorikan sebagai gigi trapezoid dua sisi (DA) dan gigi busur dua sisi (DB). Pitch gigi adalah sama dengan sabuk satu sisi yang sesuai (misalnya, DB-5M dan DA-L).

Fitur: Mereka menghemat ruang instalasi dan menyederhanakan struktur transmisi. Mereka cocok untuk peralatan yang membutuhkan transmisi bidirectional atau tata letak kompak (misalnya, printer dan mesin tekstil).



2. Klasifikasi berdasarkan Bahan Dasar



 “Karet” dalam sabuk waktu karet bukanlah satu bahan. Sebaliknya, bahan dasar elastomer yang berbeda dipilih berdasarkan persyaratan untuk ketahanan suhu, ketahanan aus, dan ketahanan minyak.

Sabuk waktu karet kloropren (sabuk CR)



Bahan dasar adalah karet kloropren, dengan bahan bingkai biasanya terbuat dari tali serat kaca (untuk meningkatkan kekuatan tarik) dan penutup kain nilon (untuk mengurangi keausan).

Fitur: Tahan cuaca yang sangat baik (-30 ° C hingga 120 ° C), tahan ozon, dan tahan aus. Biaya yang moderat membuatnya cocok untuk lingkungan industri umum (seperti alat mesin dan konveyor).

Sabuk waktu karet nitril (sabuk NBR)



Bahan dasar adalah karet nitril, menawarkan ketahanan minyak yang sangat baik. Bahan bingkai biasanya terbuat dari serat kaca atau serat aramida (untuk kekuatan yang lebih tinggi).

Fitur: Minyak dan ketahanan pelarut. Suhu operasi berkisar dari -20 ° C hingga 100 ° C. Cocok untuk aplikasi yang melibatkan kontak dengan minyak (seperti transmisi bantu mesin otomotif dan peralatan hidrolik).

Sabuk waktu karet silikon (sabuk VMQ)



Bahan dasar adalah karet silikon, menawarkan ketahanan suhu tinggi yang sangat baik. Bahan bingkai biasanya terbuat dari kawat stainless steel atau serat aramid. Fitur: Ketahanan suhu tinggi dan rendah (-50 ° C hingga 200 ° C) dan ketahanan penuaan, tetapi kekuatan dan ketahanan aus yang sedikit lebih rendah daripada sabuk CR / NBR. Cocok untuk lingkungan suhu tinggi (seperti sabuk conveyor oven dan peralatan las komponen elektronik).



Sabuk Waktu Karet Nitril Hidrogen (Sabuk HNBR)



Modifikasi hidrogenasi karet nitril ini menawarkan ketahanan minyak, ketahanan suhu tinggi, dan ketahanan penuaan.



Fitur: Kisaran suhu operasi -40 ° C hingga 150 ° C, ketahanan minyak, ketahanan kimia, dan kekuatan tinggi membuatnya cocok untuk aplikasi kelas atas (seperti sistem turbocharger otomotif dan peralatan petrokimia).



Produksi sabuk waktu karet melibatkan proses terus menerus “laminasi substrat, cetakan, vulkanisasi, dan penyelesaian”, yang membutuhkan presisi proses yang sangat tinggi.



Sabuk waktu karet, dengan rasio transmisi yang tepat, kinerja operasi yang stabil, dan kapasitas beban yang kuat, telah menemukan aplikasi yang luas dan kritis di berbagai industri, termasuk berikut:



Industri Otomotif



Industri Manufaktur Mesin



Industri Elektronik dan Listrik



Industri Perangkat Medis



Industri Logistik dan Transportasi



Industri Pengolahan Makanan



Industri Mesin Pertanian
